この記事では
- オルタネーターチャージャーを車内のどこに取り付ければいいかわからない
- DIYでの固定方法に自信がない
- 走行中の安全性が不安
こんなお悩みを解決！
オルタネータチャージャーって、どこにどうやって取り付けるの？熱とか安全面も気になるなぁ…
実際に軽自動車にDIYで取り付けたけど、熱も干渉も問題なし。見た目もスマートにできたよ！
軽自動車やキャンピングカー等でEcoFlow 500Wオルタネーターチャージャーを設置したい方必見！
DIYで設置したいけれど、「どこにどう固定すればいい？」「熱対策は大丈夫？」といった疑問は尽きませんよね。

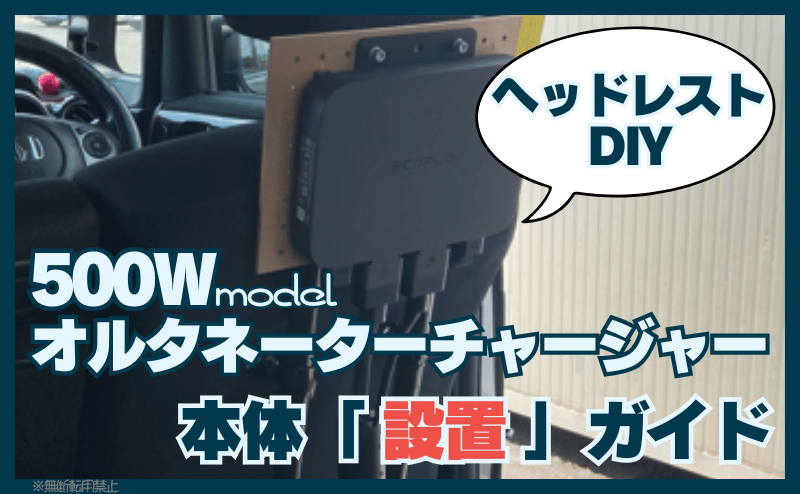

実際に、500Wオルタネーターチャージャーは、画像のようなヘッドレストの後ろに設置してみました。
この記事では、実際にヘッドレスト後ろに設置して感じたポイントや、必要なパーツ、固定方法までリアルな情報をお届けします。
結論として、DIYでもしっかり準備すれば、安全で見た目もスマートな設置が可能です。
この記事でわかること
- 500Wオルタネーター本体のおすすめ設置位置がわかる
- DIYで使える固定パーツや設置のコツがわかる
- 実際の見た目や走行時の安全性が理解できる
需要があるかはわかりませんが、オルタネーター本体の設置案の参考に役立ててください！
ぜひこの記事を読むことで、DIY設置に自信をつけて安全で快適な走行充電ライフに役立ててください。
関連記事
＼ 公式サイトならお得な特典満載！ ／
＼ EcoFlow公式ならお得に買える ／
エコフロー公式｜お得なセール情報
明日まで！
EcoFlow公式サイトにて
「EcoFlow サマーセール」開催
セール期間中、売れ筋商品がなんと最大60%OFF*！で購入可能！
*一部の製品のみ対象
今回のセール｜注目ポイント！
新製品 GLACIER Classic 予約販売中！
WAVE 3 & 【本番セール】サマーセール同時開催
新作アイテムページはこちら
明日まで！
サマーセール限定セット！
72時間限定！ラストタイムセール開催中
タイムセール特典
- 最大60%OFF！
- タイムセール限定ギフト付！*
- 65W GaN充電器
- DELTA専用バッグ
- WAVE 3専用バッグ
- など
- エコポイント最大5倍
*対象製品により限定ギフトは異なります。
当サイトクーポン「 POTALABO 」で更に割引可能です！
開催期間：6/26(木) 0:00 – 6/28(土)23:59まで
キャンペーン 特典詳細
※今回のセールは最大60%OFF！
期間限定！人気製品がお得に買えるのは今だけ！
>>> 詳細はこちら
会員限定ルーレット
ルーレットで最大 RIVER 3が当たる！？
- ハズレなし！
- 1日3回挑戦可能！100エコポイント/回
- 無料会員登録必須！
開催期間：6/12(木) – 6/28(土)まで
キャンペーン特典はこちらをタップ
購入特典その1
会員登録して無料でプレゼントをゲット！
- 数量限定！お得なセットが登場
- 不定期タイムセール開催！
- 購入特典：EcoFlow限定タオル*無料プレゼント
*条件：会員ログイン＋購入商品＋「タオルをカートへ」追加
開催期間：6/12(木) – 6/28(土)まで
購入特典その2
全員対象・複数注文可！
- 35万円以上の購入で「夏のギフトセット」プレゼント！
(16,820円相当)
「豪華ギフトがもらえる*」お得な製品多数あり！
*対象製品のみ付与。その他、購入特典多数
サマーセール開催期間：6/1(日) – 6/28(土)まで
期間限定セット｜最大60%OFF！
72時間ラストタイムセール開催中！
開催期間：6/26(木) 0:00 - 6/28(土)23:59まで
タイムセール終了まであと
キャンペーンの詳細は、以下のリンクより確認いただけます。
Amazon公式ストアでの購入はこちら
不定期にて割引クーポン適用中！
一部クーポン利用で最大50%OFF!
他の公式ECサイトセール情報はこちら
EcoFlow サマーセール｜スケジュールはこちら
公式サイト｜サマーセールスケジュール
先行予約販売開始
6/12 0:00～ 6/14 23:59：72時間タイムセール同時開催
EcoFlow公式サイト サマーセール
開催期間：6/1(日) – 6/28(土)まで
Amazon公式ストアでの購入はこちら
不定期にて割引クーポン適用中！
一部クーポン利用で最大50%OFF!
他の公式ECサイトセール情報はこちら
エコフロー｜新製品情報
6/1〜遂に予約販売開始！
新登場「GLACIER Classic」ポータブル冷蔵庫
6/1(日) 〜 予約販売開始！
先行予約販売の特典はこちらをチェック！
会員特典
- 会員登録で「EcoFlow オリジナルタオル」プレゼント！
- GLACIER Classicの購入でポイント5倍付与！
メルマガ登録特典
- EcoFlow Power Hat プレゼント ※数量限定
条件：GLACIER Classic予約購入後、
hello.jp@ecoflow.comのメールにてご注文番号を連絡
6/1〜先行予約ラインナップ
公式サイトおすすめモデル！
バランス◎ 2室構造
20%OFF
GLACIER Classic 45L＋専用バッテリーパック
通常価格：¥142,890 (税込)
→ 限定販売：¥ 114,312(税込) (42,867円引)
GLACIER Classic 本体のみ｜一覧はこちらをタップ ※ギフトなし
公式サイトおすすめモデル！
バランス◎ 2室構造
15%OFF
GLACIER Classic 45L
通常価格：¥109,890 (税込)
→ 限定販売：¥ 93,407(税込) (16,484円引)
ポータブル冷蔵庫 45L＋ポタ電＋バッテリーパックセット一覧｜新セット
35%OFF
DELTA 3 Plus + GLACIER Classic 45L ポータブル冷蔵庫＋専用バッテリーパック
通常価格：¥292,490 (税込)
→ 限定販売：¥ 190,119(税込) (102,372円引)
ポータブル冷蔵庫＋エアコン＋ポタ電セット一覧｜こちらをタップ
GLACIER Classic 35Lモデル＋WAVE 3+ポタ電セット
40%OFF
DELTA 3 1500＋WAVE 3＋GLACIER Classic 35L
通常価格：¥431,420 (税込)
→ 限定販売：¥ 258,192(税込) (172,128円引)
GLACIER Classic 45Lモデル＋WAVE 3+ポタ電セット
40%OFF
DELTA 3 1500＋WAVE 3＋GLACIER Classic 45L
通常価格：¥441,320 (税込)
→ 限定販売：¥ 264,792(税込) (176,528円引)
GLACIER Classic 55Lモデル＋WAVE 3+ポタ電セット
40%OFF
DELTA 3 1500＋WAVE 3＋GLACIER Classic 55L
通常価格：¥451,330 (税込)
→ 限定販売：¥ 270,798(税込) (180,532円引)
エコフロー 冷蔵庫 説明書はこちら
新製品 GLACIER Classicをもっと詳しく知りたい方はこちら
WAVEシリーズがさらに進化！
新登場「EcoFlow WAVE 3」
4/28より販売開始！売れてます！
WAVE 3 ポータブルエアコン
正式販売中｜期間限定特典(ギフト)あり！
数量限定！特典期間延長
WAVE 3を含む30万円以上のお買い上げ特典
「マグネット式窓シート（9,790円相当）」をプレゼント！
マグネット窓シート(9,790円)の購入はこちら
WAVE 3｜製品詳細はこちら
2025年4月28日発売開始
EcoFlow WAVE 3
(ポータブルエアコン)
- 連続8時間のコードレス稼働
- 冷房性能1.8kW / 暖房性能2kW
- 新たな除湿機能 / ペットケア（自動冷房オン）機能
- おやすみモード & 水漏れ防止アラート
>>> 専用バッテリーパックセットはこちら
5万円以下でも使えるクーポン発行中！
当サイト専用クーポンコードお使いください
当サイトクーポンコードなら
「最低2万円以上の購入時」でもクーポンコード適用可能
「 POTALABO 」入力で割引価格よりさらに【6%OFF！】
- ※他のディスカウントとは併用不可
- お一人様あたり1回のみ有効
- 公式サイトのみ有効
関連動画

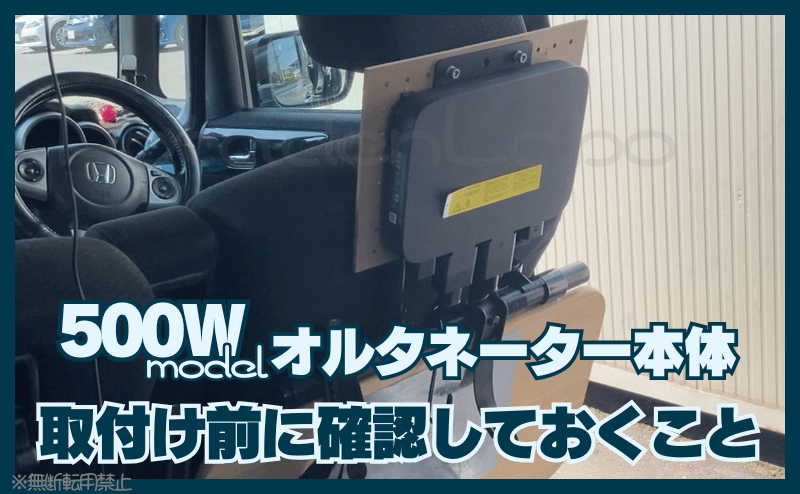

500Wオルタネーターチャージャー｜取付け前に確認しておくこと
「せっかく購入したのに取付け場所がなかった…」そんな後悔はしたくないですよね。
取り付け前にチェックすべきポイントを事前に押さえて、DIY設置を安心スタート！
- 対応車種・設置条件は？
- 取り付け場所の選び方と理由
対応車種・設置条件は？
| 製品名 | Alternator Charger |
|---|---|
| モデル | 500W |
| 製品画像 | New |
| オルタネーター 搭載車入力条件 | 定格150A未満 通常負荷45Aまで 供給可能 |
| 対応車種 |  軽自動車・セダン・SUV |
| 製品名 | Alternator Charger |
|---|---|
| モデル | 500W |
| 製品画像 | New |
| オルタネーター 搭載車入力条件 | 定格150A未満 通常負荷45Aまで 供給可能 |
| 対応車種 | 軽自動車・セダン・SUV |
基本的に軽自動車〜SUVまで対応しますが、ポイントはオルタネーターの出力と取り付けスペース。
特に500Wモデルなら、N-BOXのような軽でも無理なく設置できます！
取り付け場所の選び方と理由
設置場所は「熱がこもらず」「配線がしやすく」「運転の邪魔にならない」この3つのポイントが重要。
本体の主な設置場所は以下のポイントを把握しておきましょう。
- エンジンの熱源から離れた安全な位置を選ぶ
- 配線の取り回しやすさを確認（内装加工の必要性チェック）
- 取り付け後に本体へアクセス・視認しやすいか確認
今回はN-BOXにて、ヘッドレスト背面という省スペース＆通気性の高いベストポジションを選びました！
特に狭い軽自動車には、ぜひ参考にしてもらいたい設置場所です。

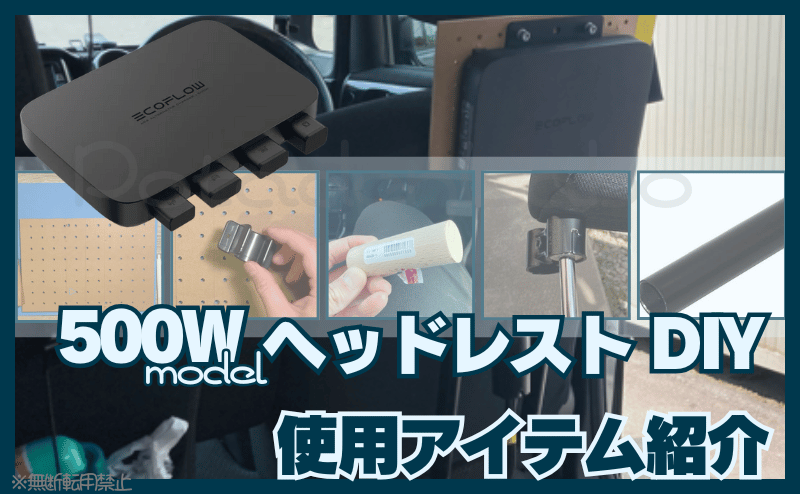

ヘッドレストDIY設置｜使用アイテム紹介
オルタネーターチャージャーをDIYでヘッドレスト設置するには、部材と工具の準備が必要です。
どの部材や工具等も、ほぼ100均やホームセンターで手に入るものばかりです。取り付けてみたい方は参考にしてみてください。
- 実際に使用した材料（ベース・設置板など）
- 設置に必要な工具一覧
- おすすめの保護グッズ

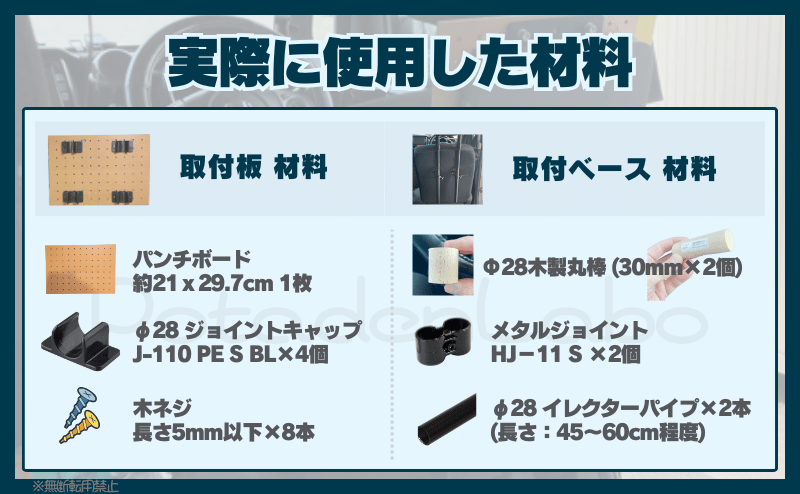

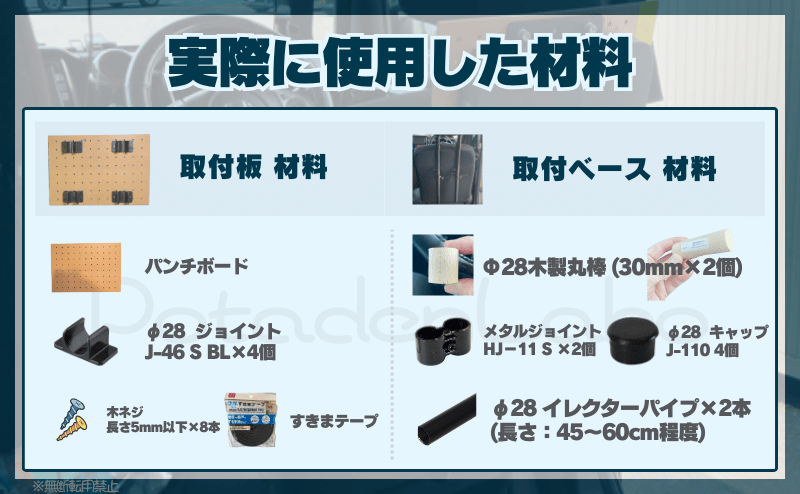

実際に使用した材料（ベース・設置板など）
100均やホームセンターで揃う部材が中心。専用パーツは本体に付けるステーのみなので、設置するには直に固定する必要があります。
ヘッドレスト設置に必要なアイテム一覧
- パンチボード：約21 x 29.7cm (100均)
- すきまテープ 少々
- Φ28木製丸棒 (30mm×2個)
- メタルジョイント HJ−11 S ×2個
- φ28 イレクターパイプ×2本(長さ：45〜60cm程度)
H-450 AAS S BL H-600 AAS S BL - φ28 ジョイントキャップ×4個：J-110 PE S BL
- イレクタージョイント J-46 S BL×4個
- 木ネジ (首下5mm以内)
これらの部材があれば、車に穴を開けることなく、DIYで安定した設置が可能です。
Φ28の丸棒だけホームセンターでの取扱が少ないので、探すよりAmazonで買った方が確実ですね。
設置に必要な工具一覧
実際に使った工具
- インパクトドライバー (穴が開けば良い)
- Φ6mmのドリル
- Φ12.7のドリル
- 4mm 六角レンチ
- プラスドライバー
- など
エコフローのオルタネーターチャージャーを、ヘッドレスト裏に設置するために必要な工具は、最低限穴あけ加工が必要です。
インパクトドライバーがない場合、ホームセンター等でレンタルしている店舗もあるので、最寄りの店舗で探してみましょう。
おすすめの保護グッズ
実際に取り付けた際、パンチボードへのネジ止めの際、パンチボードが薄いので少々ネジが貫通しました。
ネジが干渉し、本体に傷付く可能性がある場合、厚めのすきまテープを貼っておくと安心です。

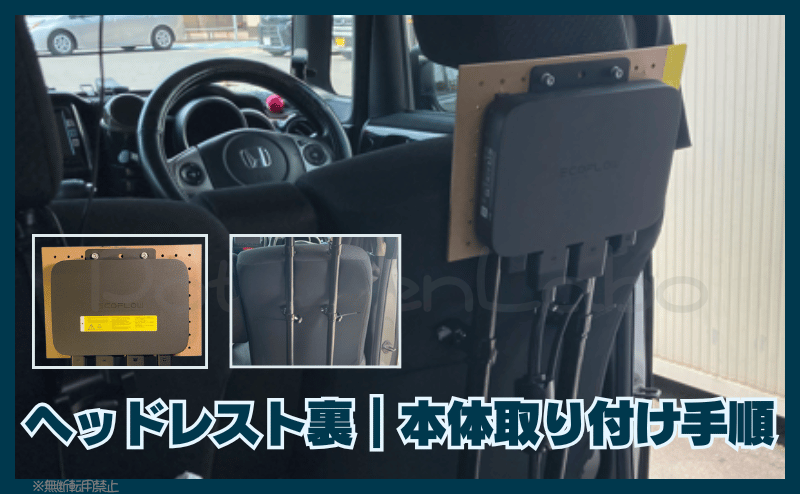

ヘッドレスト裏への本体取り付け手順
こちらでは、オルタネーターチャージャーをヘッドレスト裏への設置手順を解説しています。
ベースの加工方法から設置方法まで、詳しく掲載してますので参考にしてください。
- パンチボードへ本体設置作業
- ヘッドレストのベース加工手順
- ヘッドレストのベース取付手順
- ヘッドレストのベースに本体取付 (ワンタッチ取付)

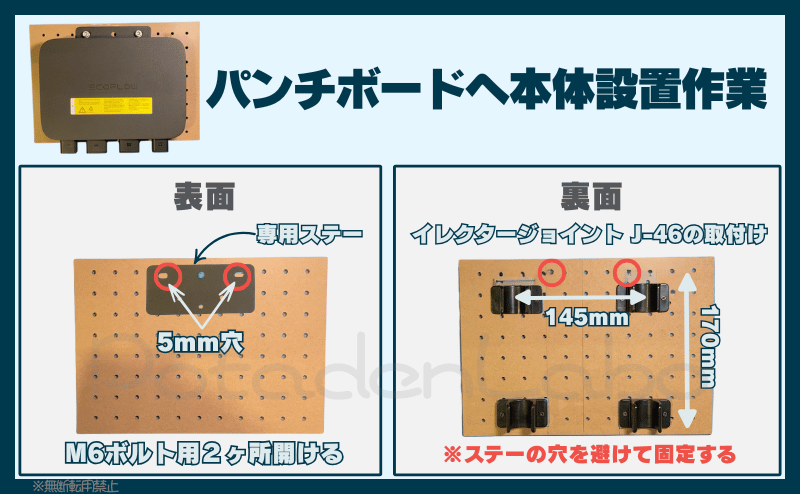

パンチボードへ本体設置作業
- パンチボードに付属のステーの穴位置合わせて6mmの穴あけ
- イレクタージョイント J-46の取付け (4ヶ所)
- 本体にステー取付後、パンチボードに付属のボルトで固定
パンチボードに付属のステーを当て、穴の位置を決め5mmドリルで穴開けします。
ステーの位置と干渉しない様、イレクタージョイント4ヶ所を固定します。左右の取付位置は、ジョイントの中心から約145mmあたりがベストです。
上下の間隔は、約170mmの間隔でネジ止めします。
左右の幅さえきちんと合わせれば、上下はアバウトでも問題ないです！

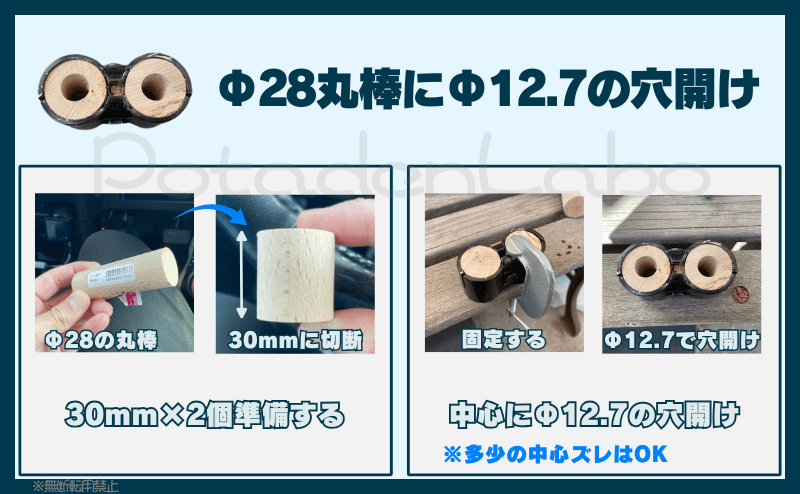

ヘッドレストのベース加工手順
ベースの加工には、30mmにカットしたΦ28丸棒の中心にΦ12.7の穴を開ける必要があります。（2個作成）
30mmにカットした丸棒は、メタルジョイントで固定し、万力（バイス）などで固定してΦ12.7のドリルで穴開け加工します。
ベースの加工
- Φ28丸棒の中心にΦ12.7の穴を開ける×2個
中心から加工穴が多少ずれてもOKだよ！

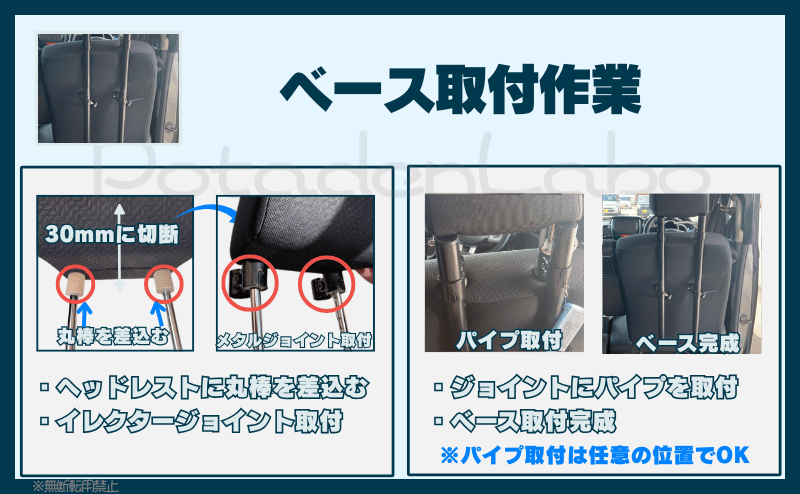

ヘッドレストのベース取付手順
- ヘッドレストにベースパーツ丸棒取付
- ヘッドレストにベースにメタルジョイント (HJ-11)取付
- メタルジョイント (HJ-11)にイレクターパイプを固定する
上記の手順通りに作業を進めれば、ベースが完了します。
ヘッドレストを差込む際、パイプがあるため若干キツめです。

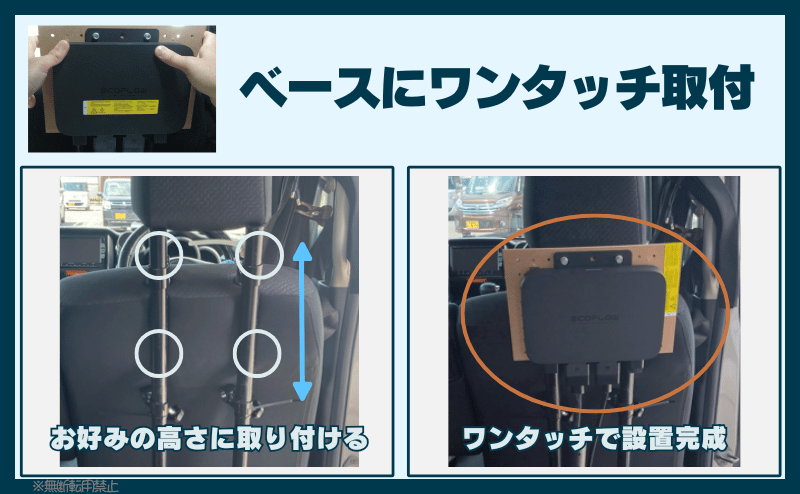

ヘッドレストのベースに本体取付 (ワンタッチ取付)
ベースの取付が完了したら、本体に固定したパンチボードのイレクタージョイント J-46を、イレクターパイプにはめ込んで取付完了です。
取付位置の高さはお好みで、イレクターパイプの長さの分、可動域は広いです。また、スライドして落下しない様、パイプの下部に結束バンドで留めておくのがおすすめ。
ワンタッチ取付なのでとても簡単ですよ！

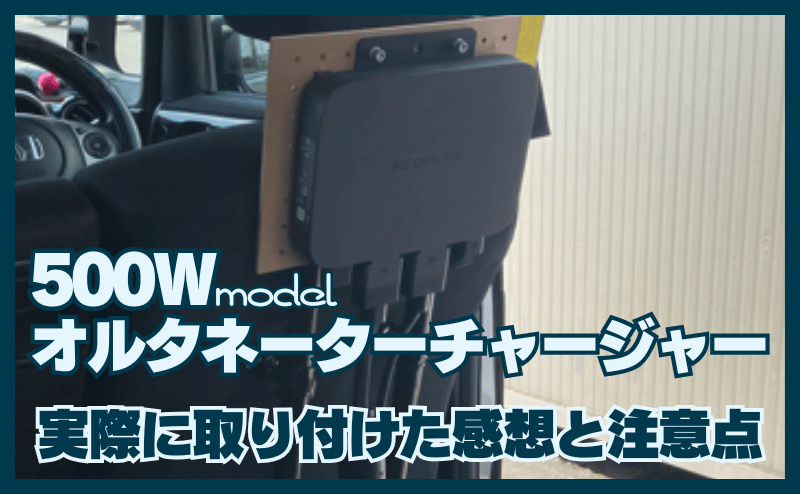

実際に取り付けた感想と注意点
見た目や安全性、暑さへの耐性まで、実際に使ってみないとわからないポイントって多いですよね。
今回はDIY設置後のリアルな感想と、使って気づいた注意点を本音でご紹介します！
- 設置後の見た目と使用感
- 運転時に干渉しない？安全性は？
- 真夏でも大丈夫？温度の確認結果
設置後の見た目と使用感
DIY設置でも意外とスッキリ！見た目はスマートで、運転席からも目立たず、しっかり固定されていて安心感があります。
- 見た目はシンプルで違和感なし
- 設置後もガタつかず安定
- 運転中も視界や操作を妨げない配置
使い勝手の点でも想像以上に快適でした。
運転時に干渉しない？安全性は？
運転席の後ろに設置したことで、足元やシートの動きにも干渉せず、安全性も◎。
- ヘッドレスト後ろなら足元スペースも確保
- 運転中に視界や動作の邪魔にならない
- 配線もしっかりまとめておけば安心感アップ
急ブレーキや段差でもズレたり、ベース落下からすることなどありませんでした。
真夏でも大丈夫？
1時間半の走行充電後、オルタネーター表面温度は約33℃。エアコンの冷気が通る通気性の良い配置なので、真夏でも問題ないでしょう。
また、直射日光が当たらない場所に設置したこともあり、ファンレスですが手で触れても「ほんのり暖かい」程度でした。
- 長時間使用後でも温度は約33℃で安心
- 通気性の良い配置で過熱の心配なし
- 夏場でも安全に使える設置位置を選ぶのがコツ
FAQ｜よくある質問
FAQ｜よくある質問はこちらをタップ
まとめ
- 軽自動車〜SUVまで対応可能な500Wオルタネーターチャージャー
- ヘッドレスト裏にDIY設置可能、省スペースかつ通気性良好
- 使用部材・工具はホームセンターや100均で手に入る
- ワンタッチで簡単取付、安全性・見た目・温度管理も良好
- 走行中も干渉せず快適に使用できる実用的な取付方法
EcoFlowの500Wオルタネーターチャージャーは、DIYでのヘッドレスト裏設置が簡単かつ実用的。軽自動車でも省スペースで安全に取付可能です。
初めての方でも挑戦しやすく、工具や材料も手に入りやすいため、ぜひチャレンジしてみてください。
DIY設置が不安な方も、手順を見ながら取り組めば安心。EcoFlow公式サイトではお得なキャンペーンも実施中！
工具がない場合はレンタルも活用しましょう♪
